[수문학] NRCS-CN방법, 표준강우-유출관계 곡선법

유효우량이란

• 유효 우량은 설계강우 주상도에서 손실우량을 분리하여  산정한다. ( 설계강우주상도 - 손실우량 = 유효우량)
  • 유효우량 : 유출에 직접 기여하는 총강수량의 한 부분
  • 손실량 : 차단, 증발, 지면 저류 등으로 발생하며 유출에 기여하지 않는 총강수량의 한 부분
  • 유효우량 산정법 : 일정비손실 우량, 일정량손실우량, 초기손실-일정량 손실우량, 침투곡선법, NRCS-CN
• NRCS-CN방법
  • 정의 : 미 계측 유역의 토양종류, 토지이용상태, AMC조건 자료를 이용하여 유효우량을 산정하는 방법

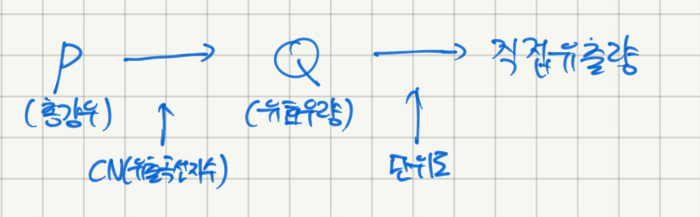

직접유출산정

• • 총 우량 - 유효우량 관계식

cn산정

• 유출곡선지수 : 유출의 정도를 나타내는 지수(0~100)
  • CN↑ → S↓ → Q↑
  • 토양별 CN크기 : A < B < C < D
  • AMC조건 CN크기 : I < II < III
  • 설계 기준표
    • 자연유역 : 토양형, 토지이용상태, 피복상태, 배수조건에 따라 제시함
    • 도시지역 : 토양형, 피복상태, 불투수율에 따라 제시


• 선행토양 함수조건 AMC
  • 정의 : 5일 선행 강수량에 따라 AMC-I, II, III로 분류됨
  • 토양 수분 조건

AMC조건	5일 선행강수량(mm)		수분함량	유출율
	비성수기	성수기
I	<13	<36	건조	작다
II	13~28	36~56	평균	중간
III	>28	>53	포화	크다

• SCS 방법 적용절차
  • 토양도를 이용하여 수문학적 토양군 A, B, C, D로 분류
  • 토지이용도 및 토지피복도로 토지 이용을 분류
  • GIS를 활용하여 1, 2를 중첩하고 면적 가중인자로 CN값 유역 평균을 내서 AMC-II를 계산
  • AMC조건에 따라 CN값 조정(AMC-I, III)
  • 현재 실무에서는 설계안정성을 위해 AMC-III 적용을 원칙으로 하고 있음

CN산정 모식도
